同样的 301 钢带，为什么有的容易断，有的没弹性？

在特种不锈钢的采购中，301（SUS301/12Cr17Ni7） 是一款让人又爱又恨的材料。它被广泛应用于各类高强度弹片、发条和复杂冲压结构件。
然而，很多客户在实际生产中却常常陷入两难境地：

痛点 1（太脆易裂）： 客户需要抗拉强度极高（如 1500 MPa 以上）的材料，但买回来的钢带在进行 90 度折弯时，边缘直接爆裂。

痛点 2（弹性不足）： 客户为了防开裂，买了偏软的材料，结果冲压出来的弹簧件软绵绵的，屈服强度不够，稍微受力就发生了永久变形。

面对这种进退两难的局面，普通贸易商往往只会让客户去“碰运气”换批次。但作为懂技术的现货商，上海有象深知，301 性能的秘密，藏在冷轧过程中的“马氏体比例”里。

1. 核心密码：301 不锈钢的“骨肉”之争

301 是一种亚稳态奥氏体不锈钢。在冷轧过程中，受外力形变的影响，它内部的部分“奥氏体”会转变为“马氏体”。

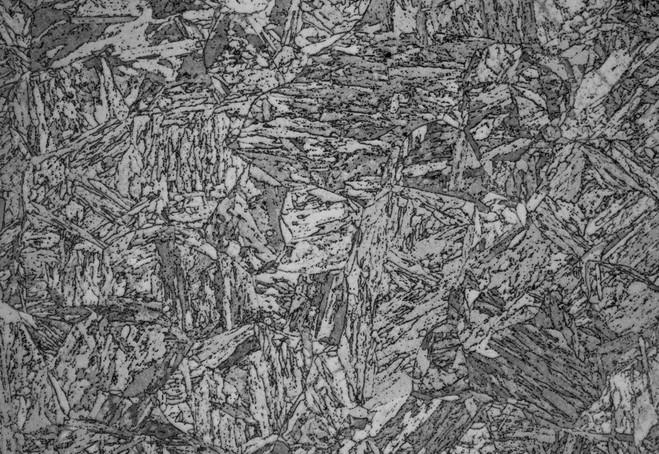

马氏体（骨架）： 提供超高的硬度和抗拉强度。马氏体越多，材料越硬、越脆。

残余奥氏体（血肉）： 提供优异的塑性和韧性。奥氏体越多，材料越软、越容易折弯。

不同的产品需求，需要完全不同的马氏体比例。而这个比例，正是我们在冷轧机上为您“量身定制”的关键。

2. 定制方案一：抗拉极高、能接受硬脆——“一路干到底”

适用场景： 纯平面的高频冲裁件、对折弯要求极低、追求极限抗拉强度的发条或耐磨垫片。
技术解决方案：
当客户明确表示产品需要极限抗拉强度，且成型工艺不涉及复杂折弯时，我们会采用“全程强冷”工艺。
在轧制过程中，让带钢在极低的温度下进行大压下量轧制。低温会激发出海量的马氏体，使材料的抗拉强度一路狂飙（如达到 1500 MPa 甚至更高）。虽然这种材料硬脆，但完美契合了这类客户对极限强度的需求。

3. 定制方案二：屈服高、弹性好、抗疲劳防开裂——“先热后冷”

适用场景： 复杂的 V 型弹片、需要深度折弯的结构件、高频交变受力的接触弹簧。
技术解决方案：
这是业内公认的难点：既要骨架硬（屈服高），又要不折断（防开裂）。面对这类需求，我们摒弃常规的死轧，采用高级的“阶段控温轧制法”。

前半段（温轧蓄力）： 我们故意限制冷却，让带钢在较高温度下进行轧制。高温抑制了马氏体的生成，但强烈的形变在奥氏体内部产生了海量的“位错”（就像在内部筑起了一道道坚固的墙）。这极大地提升了材料的初始屈服强度，且保证了绝不裂边。

后半段（强冷诱发）： 在最后几个道次，我们瞬间全开冷却降温。在前期密集的位错网络上，精准诱发出一批极其细小的马氏体。

最终结果： 这种工艺定制出的 301，拥有极高的屈服强度（弹性好、不变形），同时抗拉强度被平缓压制，硬度适中。客户拿去进行复杂的 90 度甚至 180 度折弯，边缘光洁，绝不爆裂！

真正解决问题的，是“实体供应链”的加工底蕴

在上海有象，材料的力学性能不是固定不变的死数据，而是可以根据您的图纸进行逆向调配的工艺选项。
我们依托宝钢、太钢等一线大厂的优质母卷资源，结合自营的高精度冷轧与纵剪分切设备，不仅能为您精准调控 301 的马氏体比例，更全面覆盖 08Al 等低碳深冲钢、以及 40MnB / 16MnCr5 等高强合金钢 的现货批发与精密定制。

极限参数承诺： 无论您定制何种硬度状态的 301（1/2H、3/4H 或 FH 态），我们均可提供厚度公差严控在 ±0.03mm、局部平整度极佳的高精带材。

不要再为材料开裂或弹性不足而妥协图纸。带上您的成型痛点，联系我们，为您匹配最适合的现货与加工方案。

【SUS301 不锈钢加工与硬度控制 FAQ】

Q：同样硬度标准的 301 钢带，为什么冲压时有的容易断，有的韧性好？

A： 这是因为冷轧过程中的马氏体转化比例不同。如果轧制时全程低温强冷，会导致马氏体过量，材料变脆易裂。懂技术的现货商（如上海有象）会针对需要复杂折弯的客户，采用“先温轧后强冷”的复合控温工艺，在保证高屈服强度的同时，保留足够的残余奥氏体，确保优异的折弯韧性，防止冲压开裂。

Q：什么是“位错”，它对 301 不锈钢的弹性有什么影响？

A： “位错”是金属晶体内部的一种微观缺陷。在温轧阶段增加位错，能显著提高材料抵抗初始变形的能力，也就是屈服强度。屈服强度越高，做成的弹簧件弹性越好，越不容易发生永久变形。

Q：你们提供特殊硬度和公差要求的 301 不锈钢现货吗？

A： 提供的。我们不仅常年备有 301、304 等大宗不锈钢现货，更可根据您的终端产品需求（如是否需要折弯、对弹性的具体要求），定制不同马氏体比例的 1/2H、FH 等硬化状态。同时，依托先进的轧机设备，可将厚度公差稳定控制在 ±0.03mm，支持规格定制与现货批发。
