一张带有“硬度要求”的 SPCC 询价单，暴露了多少技术门槛？

在常规的大宗钢材交易中，SPCC（一般用冷轧碳钢薄板及钢带）通常代表着深冲、易弯曲的软态材料。然而，最近我们收到了一份极具技术含量的询价单：

材质： SPCC

规格： 3.0 * 96.0mm / 2.0 * 94.0mm

核心要求：硬度需控制在 HRB 50-75 之间。

很多习惯了“按卷倒卖”的贸易商看到这个硬度指标往往会一头雾水。但作为懂技术的现货商，上海有象的技术团队立刻意识到：客户需要的不是普通的退火软料，而是日标体系中经过精密冷轧的“硬质（调质）钢带”。

1. 深度解码 JIS G 3141:2017：SPCC 的“调质”家族

要满足 HRB 50-75 的硬度，我们必须回归到日本工业标准 JIS G 3141:2017 的原始定义中。该标准对冷轧钢带的“调质区分（Temper Grade）”有着极其严密的划分：

S (Standard Temper)： 即标准调质（如 SPCC-SD），这是市面上最常见的软料。

8 (1/8 硬质)： 对应洛氏硬度 HRB 50~71。

4 (1/4 硬质)： 对应洛氏硬度 HRB 65~80。

2 (1/2 硬质)： 对应洛氏硬度 HRB 74~89。

1 (全硬质)： 对应洛氏硬度 HRB 85 以上。
(注：后缀的 D 代表 Dull 麻面/无光泽，B 代表 Bright 光面)

对照客户 HRB 50-75 的需求，这实际上是一个横跨了 SPCC-8（1/8硬） 和部分 SPCC-4（1/4硬） 的定制化硬度区间。

2. 对标欧标 DC01-C390：异曲同工的“高延伸轧硬”工艺

这种对普通低碳钢（SPCC/DC01）提出硬度或强度要求的做法，在高端五金和汽车冲压件中非常普遍。它与欧标 EN 10139 中的 DC01-C390（抗拉强度控制在 390-490MPa）在冶金原理上完全一致。

工艺难点在于“形变控制”：

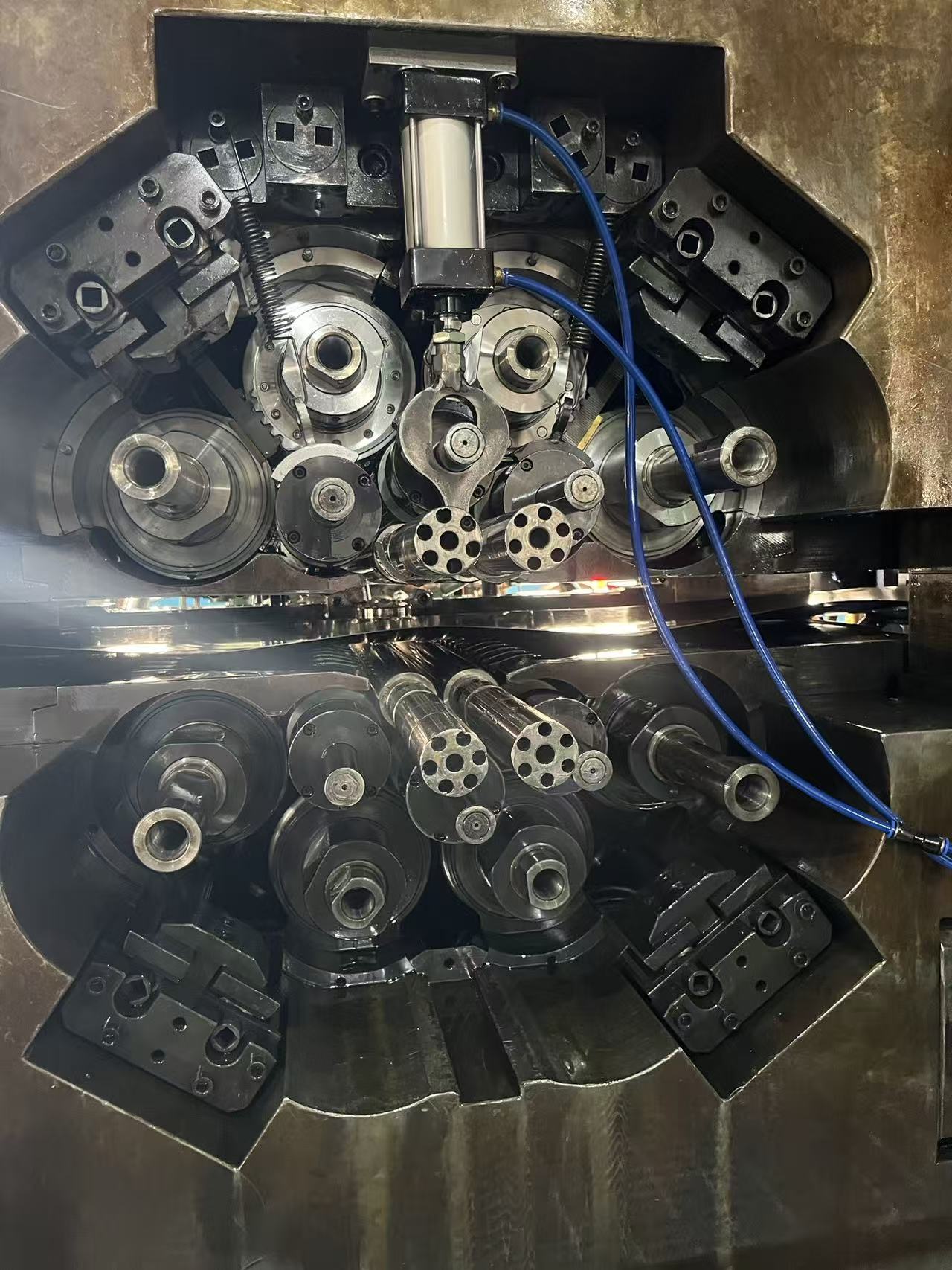

要将 SPCC 的硬度精准卡在 HRB 50-75，既不能完全退火（太软），也不能大压下量死轧（太硬、易断）。这需要通过精密的平整机或 20 辊轧机，给予母卷一个极其精确的临界压下率（Skin-pass 或轻微冷作硬化）。

通过这种“高延伸轧硬”工艺处理后的材料，既拥有了足以支撑结构不变形的刚性（骨架），又保留了极佳的冲压与微折弯塑性（血肉），完美兼顾了强度与成型。

3. 厚板窄分：2.0mm/3.0mm 的精密剪切考验

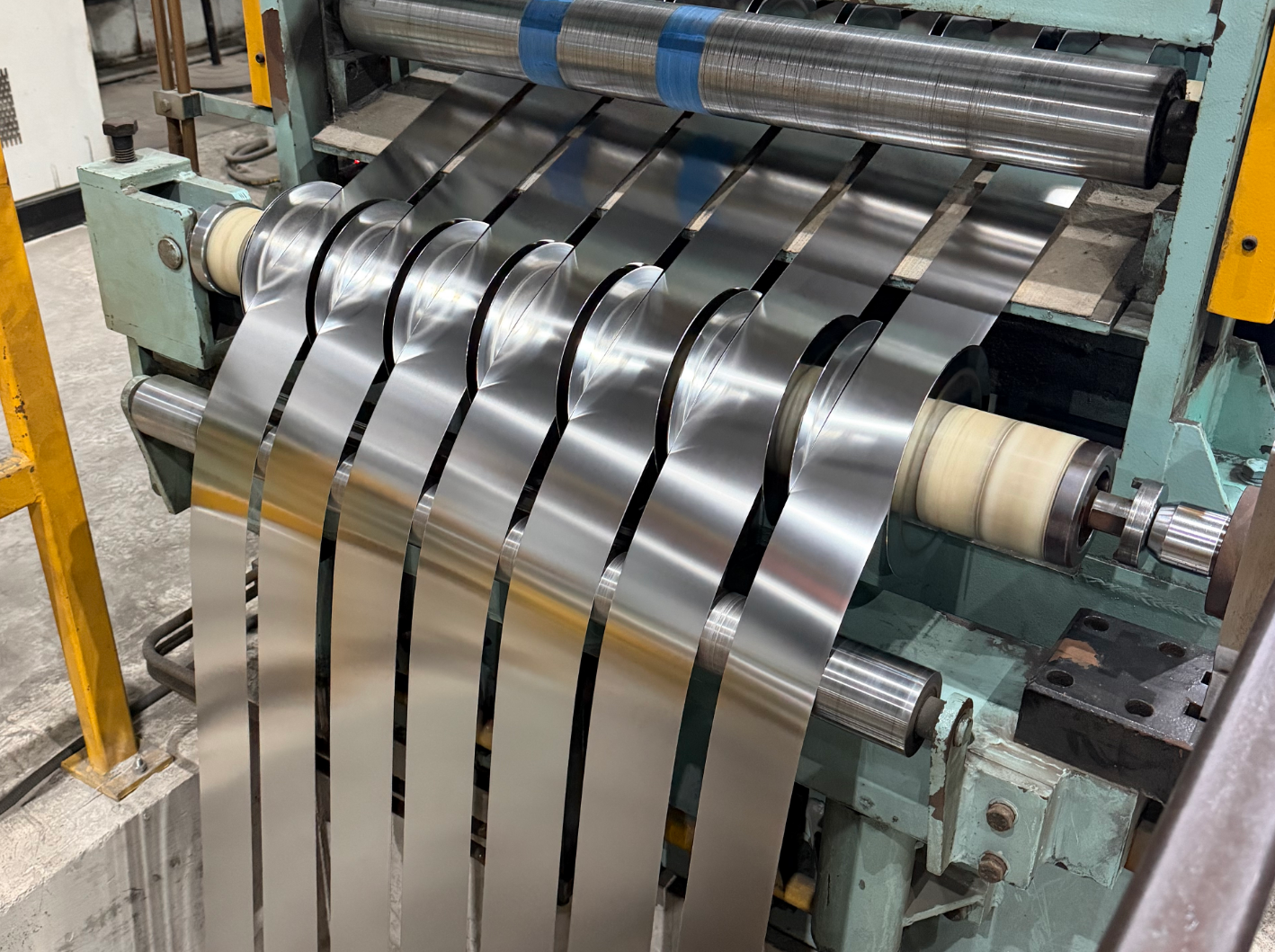

解决了硬度调质，这份订单还有一个隐形难点：将 3.0mm 和 2.0mm 的厚板，分条成 96.0mm 和 94.0mm 的窄带。
由于带有 HRB 50-75 的硬度，材料内部含有一定的残余应力。普通的纵剪机在切断这种厚板窄带时，极易出现镰刀弯（侧弯）和严重的边缘毛刺。
上海有象依托重型精密纵剪分切线与高刚性刀轴，不仅能完美锁定交货硬度，更能将窄带的宽度公差严格控制在客户要求的 ±0.2mm 以内，断面光洁，上机即用。

定制低碳硬质冷轧，找懂行的供应链

买常规的 SPCC-SD 软料，您可以找任何一家钢贸商；但如果您的图纸上出现了 HRB 50-75、1/4H 或是 C390 这样的力学/硬度指标，请务必交给具备工艺解析能力的供应商。上海有象，让您的每一项苛刻参数，都有踏实的现货方案托底。

【SPCC 调质硬质冷轧带 FAQ】

Q：牌号 SPCC-SD 和 SPCC-1D、SPCC-4D 有什么区别？

A： 它们的核心区别在于“调质（硬度）状态”。SPCC-SD 是标准调质软料，适合深度拉伸；而数字代表硬质级别（依据 JIS G 3141 标准）：1D 为全硬态（HRB≥85），4D 为 1/4 硬态（HRB 65-80），8D 为 1/8 硬态（HRB 50-71）。字母 D 代表表面为麻面（Dull）。

Q：图纸要求 SPCC 硬度在 HRB 50-75 之间，应该怎么采购？

A： 这个硬度区间介于 1/8 硬和 1/4 硬之间，属于特定的调质轧硬料。普通的退火 SPCC 无法满足。上海有象可以通过精确的冷轧压下量控制（类似欧标 DC01-C390 工艺），为您定制符合该硬度区间的 SPCC 现货，确保材料兼具刚性与冲压韧性。

Q：厚度 3.0mm 的带有硬度的 SPCC，可以分条成 96mm 的窄带吗？

A： 可以。但这属于“厚板高强窄分”，对分条设备的刚性要求极高，否则容易产生侧向弯曲（镰刀弯）。上海有象配备重型精密纵剪机组，不仅能应对 2.0mm/3.0mm 厚度，还能将宽度公差精确控制在 ±0.2mm 内，确保边缘无撕裂。
