同等硬度的 301 不锈钢，为什么性能天差地别？

在采购 301（12Cr17Ni7 / SUS301）冷轧不锈钢带时，很多客户经常遇到一个头疼的问题：明明采购的都是 HV430（全硬态）的材料，为什么换了一家供应商后，冲压 90 度折弯时边缘就疯狂开裂？其实，硬度仅仅是材料表象。在 301 的微观世界里，决定其性能生死的是一种叫做“形变诱发马氏体”的微观组织。作为懂技术的现货商，上海有象在冷轧 301 时，绝不是简单地把钢带“压薄”，而是在为您的终端产品进行精准的“马氏体比例调配”。

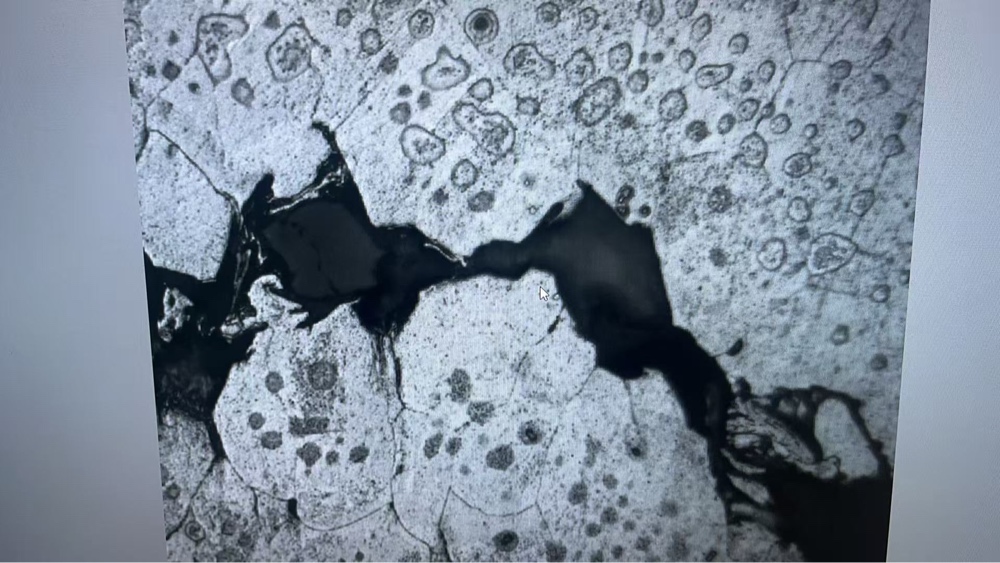

（301轧硬沿晶界开裂）



 微观世界的“骨架”与“血肉” 301 是一种极其特殊的亚稳态奥氏体不锈钢。在冷轧压延的过程中，它内部的奥氏体结构会逐渐转变为马氏体结构。我们可以打个比方：马氏体是“骨架”，它赋予材料超高的弹性和硬度；残余奥氏体是“血肉”，它保留了材料的塑性，保证折弯时不会断裂。不同用途的产品，需要完全不同的“骨肉比例”：

半硬态（1/2H，HV310 左右）： 需要深冲和复杂成型。此时奥氏体占绝对主导，马氏体比例仅需控制在 15% - 25%。

全硬态（H，HV430 左右）： 适用于常规弹片、卷尺。此时骨肉极其匀称，马氏体比例卡在 50% 左右。一半的骨架撑起高屈服强度，一半的血肉保证 90 度甚至 180 度折弯不爆裂。

超硬态（EH/SH，HV500-600+）： 适用于高端发条。马氏体比例高达 75% - 90% 以上。弹性达到极致，但代价是极其干脆，几乎无法进行复杂的折弯成型。



 三维控制法则

既然 50% 的马氏体是 H 态的“黄金比例”，那我们是如何在冷轧机上精准“调配”出这个比例的呢？这依赖于我们在精密轧机（如米诺轧机）上的三维控制法则：

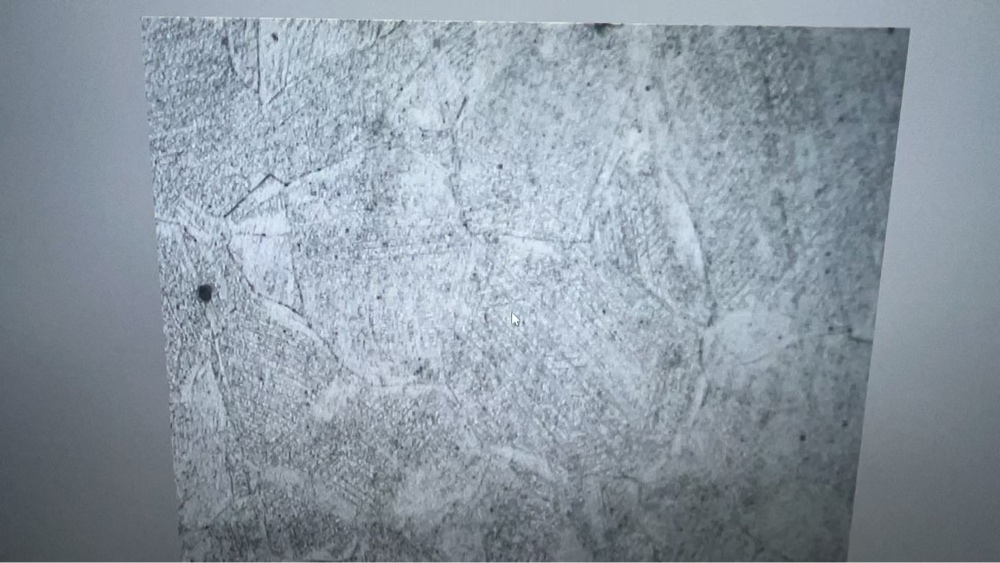

（301不锈钢金相）

旋钮一：总压下量（动力基础）。 没有形变就没有马氏体。要达到 H 态，我们通常会严格分配 35% - 45% 的总压下率。

旋钮二：动态温控（刹车与油门）。 这是冷轧的核心机密。温度是马氏体相变的“刹车”。如果客户需要极高硬度，我们会开足乳化液冷却（降温），让马氏体大量爆发；如果客户的产品极易裂边，我们会适当减小冷却、提高轧速，利用形变潜热（升温至 80℃-100℃）来稳定奥氏体，从而在保证厚度的同时压低硬度，换取极佳的韧性。

旋钮三：母材基因（镍含量的筛选）。 这是很多贸易商的知识盲区。国标 301 的镍（Ni）含量在 6.0% - 8.0% 之间。低镍（6.0%）对相变极其敏感，稍微一轧硬度就飙升，极易裂边，适合做超硬态；而高镍（7.5% 以上）则非常稳定，适合轧制高韧性的 H 态。

 带着最终产品来选工艺

正因为冷轧工艺直接决定了马氏体的比例，所以在上海有象，我们接单的第一句话通常不是问“您要多厚”，而是问：“您最终做的是什么产品？冲压形变有多大？”根据您的终端使用场景，我们会反向推导所需的马氏体比例，进而为您筛选特定镍含量的母材，并制定专属的“压下量+温控”冷轧曲线。


301 不锈钢的硬化，是一场关于微观组织的精密雕刻。买钢带，不仅仅是买一张物理尺寸达标的铁皮，更是买一套安全、稳定、高良率的工艺体系。上海有象，用懂技术的现货交付，让您的每一次冲压都成竹在胸。


【SUS301 冷轧钢带加工与应用 FAQ】

Q：为什么采购的 301 全硬态（H）钢带在折弯时总是容易断裂？

A： 这是因为冷轧过程中马氏体转化比例过高。虽然宏观硬度达到了 H 态标准，但微观上“残余奥氏体”过少，导致材料失去了应有的塑性和韧性。上海有象通过严格的动态轧制温控技术，将马氏体比例精准控制在 50% 左右，完美兼顾高强度与折弯性能。

Q：冷轧厂是如何控制 301 不锈钢的硬度的？

A： 专业的轧制厂主要通过三个维度控制硬度：1. 调整冷轧的总压下率；2. 控制轧制时的带钢温度（温度越低，马氏体生成越快，硬度越高）；3. 筛选母材的化学成分（如 Ni 镍元素的含量高低直接影响相变敏感度）。

Q：我想定制一批用于复杂成型的 301 弹簧钢带，该怎么选材？

A： 建议您将最终产品的 3D 图纸或成型工艺要求发给上海有象技术团队。作为懂技术的现货商，我们会根据您的成型深度，为您匹配合适的镍含量母卷，并定制如 1/2H 或特殊硬度区间的专属冷轧工艺，确保冲压良率。
