面对“硬度偏高”的质疑，我们为何理直气壮？

在精密金属冲压（精冲）行业，客户通常习惯于追求材料“越软越好”，认为低硬度就代表着好冲压、不伤模具。近日，一位从事高端零部件精冲的客户在试用我们 3.0mm 厚度的 42CrMo 冷轧钢带 时提出疑问：“你们的材料，为什么测出来的初始硬度比其他供应商的略高一些？”面对这个疑问，作为“懂技术的现货商”，上海有象没有急于辩解，而是为客户呈现了一份深度的冶金学报告。因为在高端合金结构钢（如 42CrMo、60Si2Mn、GCr15、51CrV4）的加工中，“硬度偏高”不仅有多种成因，更可能是一种刻意为之的工艺优势。

（GCr15 晶粒度金相图）

导致钢带硬度偏高的四种“真相”
在冷轧退火钢带中，硬度相对较高通常由以下四种微观机理造成：再结晶恢复不完全强化： 也就是通常说的“没退熟”，内部残余应力未完全消除。这是低级错误，会导致冲压开裂。球化不完全强化： 碳化物没有充分聚集长大成球状，而是呈片层状残留，这会严重影响材料的冲压塑性和模具寿命。这属于退火工艺缺陷。相变强化（金相强化）： 冷却速度控制不当，导致组织中出现了硬度极高的马氏体或贝氏体。这对于需要精冲的材料来说是致命的缺陷。

细晶粒强化： 通过特殊的形变与热处理工艺，使金属晶粒变得极其细小紧密。晶界增多阻碍了位错运动，从而宏观表现为硬度的适度提升。划重点：前三种是材料缺陷，而第四种“细晶粒强化”，则是金属材料学中唯一一种能“同时提高材料强度（硬度）和韧性”的顶级强化机制！

大压下比 + 三次退火

回到客户的 42CrMo 订单。我们交付的材料硬度之所以略高于同行，正是因为我们刻意采用了“细晶粒强化”工艺。如何实现？ 针对 3.0mm 这种较厚的高级合金钢，我们没有采用常规的简单退火。而是凭借 20 辊高精机组实施了大压下比的强力冷轧，打碎原始粗大晶粒；随后，配合严苛的三次退火工艺（多道次球化与再结晶循环）。工艺结晶： 这种高成本的繁复工艺，最终为 42CrMo 换来的是极其细小、均匀分布的等轴晶粒组织。虽然宏观硬度没有软到极致，但其微观塑性极佳，精冲时边缘光洁面占比极高，撕裂带极小。

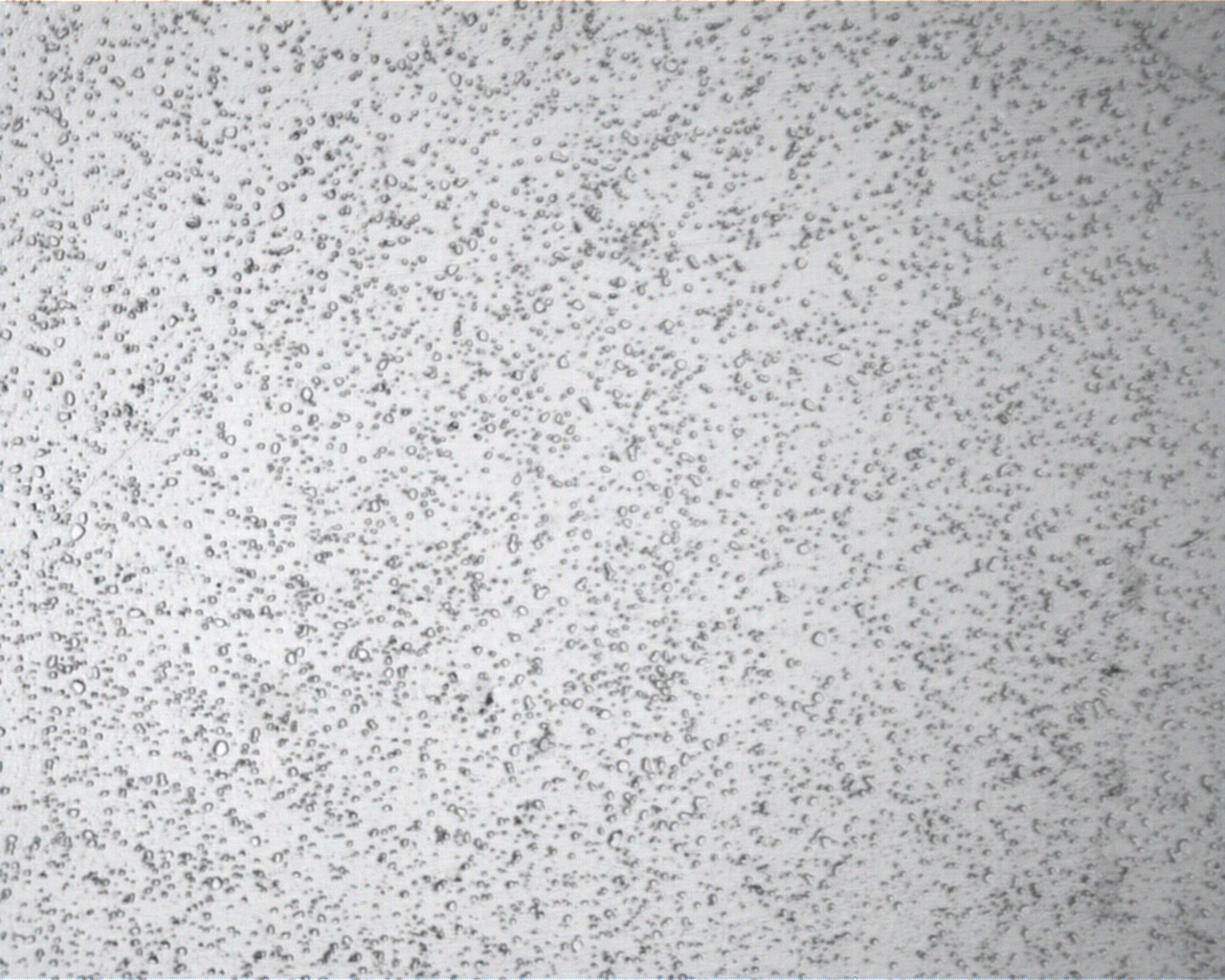

（42CrMo弥散细小碳化物金相图）

为终端成品注入“高抗疲劳基因”
为什么我们要费尽心思保留这种细晶粒结构？因为真正的价值在客户的成品端。
像 42CrMo（高强合金钢）、60Si2Mn / 51CrV4（合金弹簧钢）、GCr15（轴承钢） 这类特种钢材，在合金冶炼时加入铬(Cr)、钼(Mo)、锰(Mn)、钒(V)等元素，初衷就是为了让最终零件获得卓越的韧性、抗疲劳性能或高弹性。如果原材料晶粒细小且组织均匀，在客户进行最终的成品热处理（如淬火+回火）时，将享受到巨大的红利：缩短淬火保温时间： 细小均匀的碳化物更容易溶解，从而有效减少了加热时间，降低了客户的热处理能耗成本。抑制奥氏体晶粒长大： 极大地降低了淬火开裂和变形的风险。最终零件将完美继承这种细晶粒基因，其冲击韧性和抗疲劳寿命将得到指数级提升。

懂工艺，才能打破常规
在上海有象，材料的“硬度指标”绝不是一个死板的数字，而是服务于终端成品性能的工艺语言。我们通过复杂工艺换来的“细晶粒强化” 42CrMo，看似在前端硬度上略微反常，实则是为高端精冲零部件注入了更长的生命周期。做特钢现货，不仅要有库存的广度，更要有读懂微观组织的深度。


【精冲冷轧钢带硬度与退火工艺 FAQ】

Q：精冲用 42CrMo 或 60Si2Mn 冷轧钢带，是硬度越低越好吗？

A： 并非绝对。虽然低硬度利于保护冲压模具，但如果盲目追求软度而导致晶粒粗大，会严重降低成品零件的机械性能。上海有象通过大压下比及三次退火工艺实现的“细晶粒强化”状态，在保证精冲顺畅的前提下，硬度可能略高，但能显著提升成品的综合抗疲劳性能。

Q：钢带硬度偏高，如何判断是工艺缺陷还是“细晶粒强化”？

A： 可以通过金相显微镜观察。如果是再结晶不完全或球化不良（片状碳化物残留）导致的硬度偏高，属于工艺缺陷，会引起冲压开裂。而上海有象供应的特种钢带，金相显示为细小均匀的等轴晶粒和高度球化的碳化物，这种细晶粒强化是优质加工状态的表现。

Q：采用上海有象的细晶粒 42CrMo/GCr15 钢带，对后续热处理有什么好处？

A： 细小且均匀分布的碳化物极易在加热时溶解。这意味着客户在终端零部件淬火时，可以有效缩短加热保温时间，降低能耗，同时极大降低淬火变形和开裂风险，最终获得更高的韧性与抗疲劳寿命。
