被平整度“卡脖子”的紧急工期

在精密制造中，材料的形位公差往往比化学成分更致命。近日，我们接待了一位火急火燎的客户。他们正在执行一个重要项目，需要用到 SUS301 不锈钢板，规格为 3.0418500mm。订单的参数令人望而生畏：交货状态为 FH（Full Hard，全硬态），硬度高达 HV480，且要求 100mm*100mm 范围内的平面度必须控制在 ±0.08mm 以内。客户此前找了国内几家其他的轧制厂供货，但均在“平整度”上翻了车，切出来的钢板翘曲严重，根本无法上机装配，导致整个项目工期被严重耽误。带着死马当活马医的心态，他们找到了上海有象。

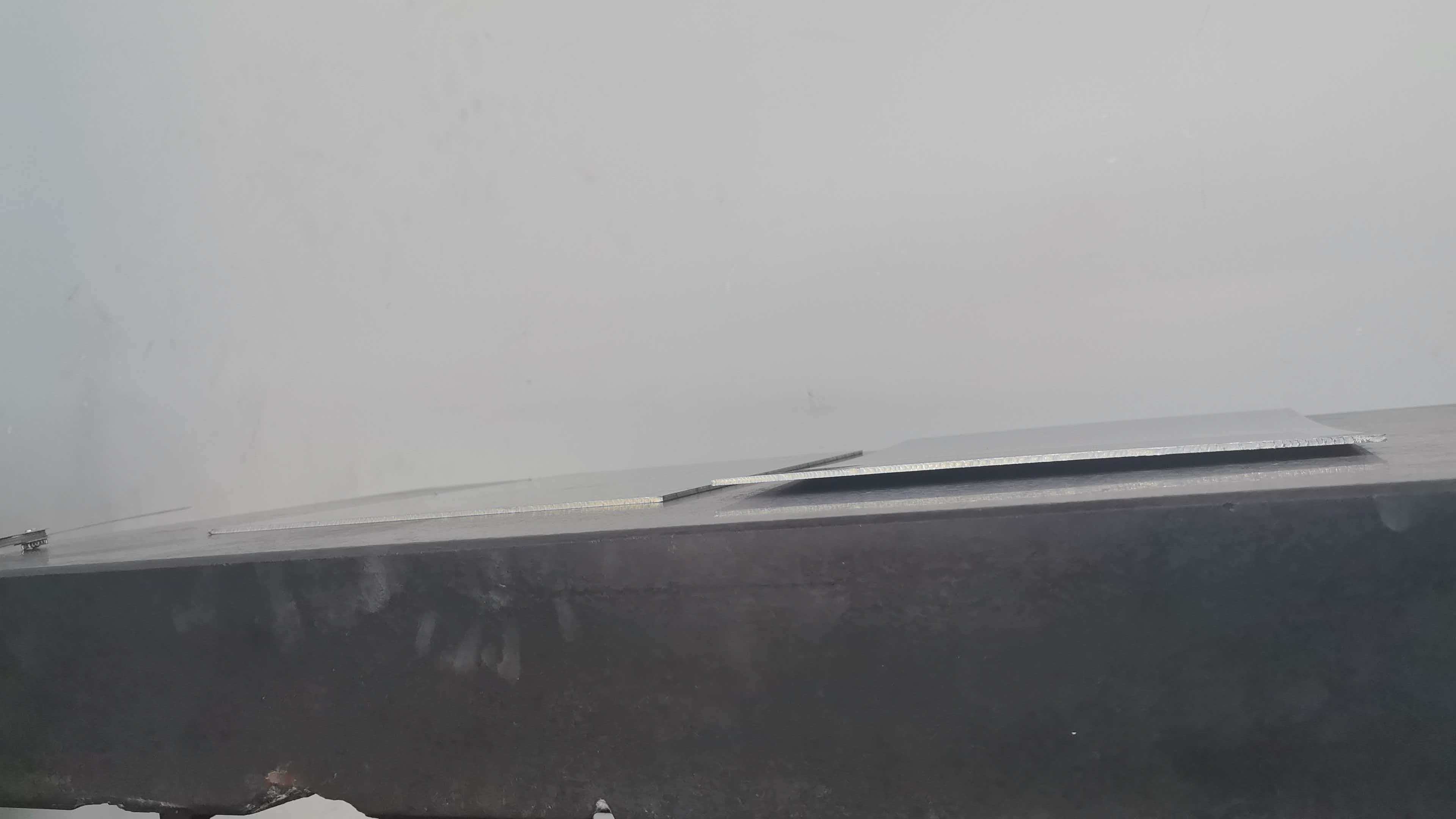

（SUS301 FH态 3.0mm*280*500 平整度对比图）

为什么 3.0mm 的 FH 态是一道“鬼门关”？

要理解同行为何频频翻车，就要懂 SUS301 的加工特性。高硬度带来的巨大内应力： SUS301 必须通过大压下量的冷轧变形来获取 HV480 的极高硬度（FH态）。在 3.0mm 这样偏厚的规格下，轧制力极大，材料内部会积聚海量的残余应力。裁切即变形： 当带有巨大应力的卷材被开平并裁切成 418500mm 的片材时，应力瞬间释放，钢板必然会像薯片一样发生翘曲。要想在这种状态下把 100100mm 局部的平整度压制在 ±0.08mm，传统的平整机或矫直机根本无能为力。

米诺 650 轧机与“凸辊技术”连夜攻关

接到这个“救火”任务后，作为懂技术的现货商，我们深知常规工艺走不通。上海有象的技术团队当即决定启用厂内的“王牌设备”——米诺 650 精密轧机。硬核技术上阵： 针对 3.0mm 厚度在高轧制力下容易产生轧辊弹性弯曲（导致中间厚两边薄、板形不良）的物理现象，我们果断采用了高阶的“凸辊技术（Cambered Roll Technology）”。连夜制定工艺： 工程师团队连夜测算轧制曲线，通过凸辊的微观弧度来精准补偿轧制时的轧辊挠度，确保横向厚度的绝对均匀，从而在压延阶段就把内应力的分布做到极致的均衡。

平整度与公差的双重胜利

经过连夜的试轧与工艺微调，我们成功拿下了这批 3.0418500mm 的 SUS301 FH 态钢板。最终检测数据不仅让客户悬着的心放了下来，更远超他们的预期：平面度： 100mm*100mm 范围内，稳稳控制在 ±0.08mm 以内，板面平滑如镜。厚度公差： 在 HV480 的极高硬度下，厚度公差被精密锁定在 ±0.03mm。这批材料顺利通过验收并投入生产，成功帮客户抢回了延误的工期。

懂技术，才能救急

很多时候，客户的“死胡同”就是我们实力的“试金石”。无论是普通状态的不锈钢大宗现货，还是像 SUS301 FH态 HV480 这样挑战极限的非标定制；上海有象始终坚持用真实的设备能力（如米诺650轧机）和硬核的工艺储备，为您提供最稳妥的精密金属解决方案。

【SUS301 FH全硬态钢板采购 FAQ】

Q：不锈钢的 FH 态是什么意思？硬度能达到多少？

A： FH 态即 Full Hard（全硬态），是通过高强度的冷作加工使不锈钢达到极高的屈服强度和抗拉强度。以 SUS301 为例，FH 态的维氏硬度通常要求在 HV 430 以上。上海有象可稳定定制 HV480 甚至更高硬度的 SUS301 精密冷轧带材。

Q：为什么硬态（如 HV480）的不锈钢板很难保证平整度？

A： 极高的硬度来源于巨大的冷轧变形，这会在材料内部产生极强的残余应力。一旦切成片材，应力释放就会导致板面翘曲。解决此问题需要依赖极高精度的轧制设备与工艺补偿。

Q：3.0mm 厚的 SUS301 硬态板，平整度不达标怎么办？

A： 常规轧制厂难以解决厚板高硬度下的板形问题。上海有象依托先进的米诺 650 轧机及凸辊补偿技术，从压延源头均衡内应力，可将 3.0mm 厚度 FH 态的钢板局部平面度（100*100mm）精准控制在 ±0.08mm 以内，厚度公差可达 ±0.03mm。
